De la tension au courant

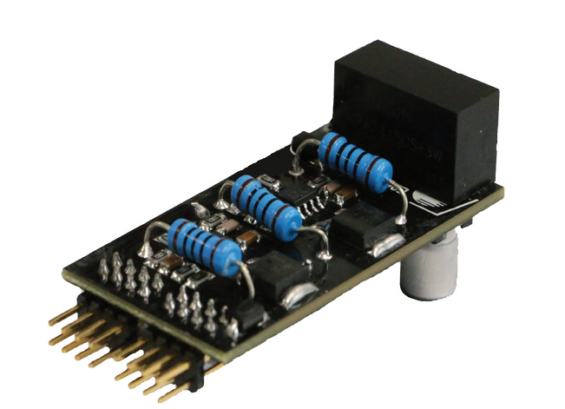

Cette carte de conversion de tension en courant fournit 4 sources de courant, contrôlées par une tension d’entrée analogique. Les sources de courant tirent le courant d’une entrée d’alimentation VBAT commune, les courants sont censés retourner à la connexion de masse VBAT.

Toutes les entrées sont différentielles pour éviter les problèmes de masse commune, mais il existe un chemin électrique entre les entrées et l’alimentation VBAT. Pour un fonctionnement correct, la tension commune appliquée à chaque entrée ne doit pas dépasser 2 Volts. Une alimentation auxiliaire de 24 volts est nécessaire pour les circuits internes. Cette entrée d’alimentation auxiliaire est isolée des entrées et de l’alimentation VBAT.
